Teknologi holografi terintegrasi CMM menghadirkan inspeksi presisi hingga 700 juta titik dalam dua menit. Bagaimana peluangnya bagi industri Indonesia dan mengapa teknologi ini layak kita adopsi sekarang?
Penulis/editor: Rayendra L Toruan
TechnoMachinews.id – Fraunhofer IPM (sumber): Sensor holografis digital diintegrasikan ke dalam mesin pengukur koordinat untuk pertama kalinya.
Teknologi pengukuran koordinat sedang berkembang dari perangkat yang murni bersifat taktil (kontak fisik) menjadi sistem multisensor.
Para peneliti Fraunhofer IPM mengintegrasikan sepenuhnya sensor holografis digital berpresisi tinggi ke dalam mesin pengukur koordinat.
Penggabungan fleksibilitas pengukuran taktil dengan kecepatan serta presisi holografi digital menjanjikan kemungkinan baru dalam pemeriksaan kualitas komponen presisi.
Perkembangan teknologi coordinate measuring machine (CMM) memasuki fase baru ketika pengukuran tidak lagi bergantung pada pendekatan taktil semata.
Integrasi sensor digital holografik ke dalam CMM yang dilakukan oleh Fraunhofer IPM menunjukkan bagaimana teknologi multisensor mulai mengubah paradigma inspeksi komponen presisi—dari pengukuran berbasis titik menjadi pemetaan permukaan beresolusi tinggi secara cepat dan menyeluruh.
Fenomena tersebut relevan bagi industri Indonesia yang tengah menghadapi tuntutan peningkatan quality assurance, produktivitas, traceability, dan efisiensi biaya secara simultan.
Ketika kompleksitas komponen meningkat dan kebutuhan inspeksi semakin ketat, kapabilitas untuk memperoleh data geometrik dan topografi permukaan dalam volume besar dapat menjadi bagian penting dari strategi transformasi manufaktur.

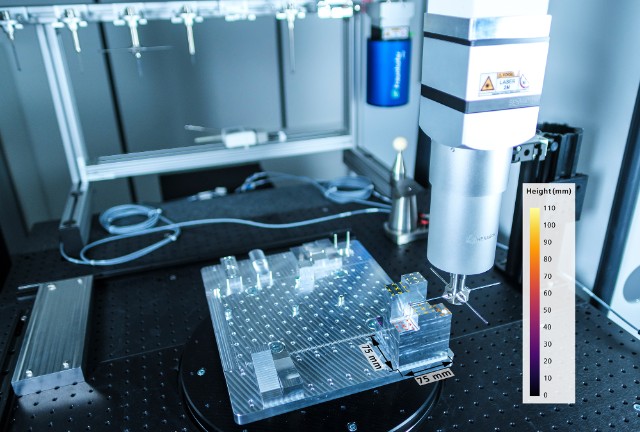

Sensor holografis digital diintegrasikan ke mesin pengukur koordinat (CMM)
Sensor holografis digital yang diintegrasikan ke dalam mesin pengukur koordinat (CMM).
Holografi multisaluran gelombang atau multi-wavelength digital merupakan teknologi andal yang memungkinkan pengukuran topografi permukaan secara cepat, sangat akurat, dan mencakup area luas.
Di Fraunhofer IPM, metode optik ini terus disempurnakan selama bertahun-tahun. Sensor dalam keluarga sistem HoloTop mampu mengukur topografi permukaan dengan cepat dan tingkat akurasi hingga kisaran submikrometer.
Sebagai sistem inline (terintegrasi langsung dalam lini produksi), sensor ini banyak digunakan dalam aplikasi industri untuk pengendalian kualitas 100 persen.
Versi terbaru sensor holografis digital HoloTop NX dapat mengukur keseluruhan permukaan teknis objek seukuran koin dalam waktu sekitar sepersepuluh detik, serta menghasilkan hingga sembilan juta titik 3D dalam proses tersebut.
Sensor ini berukuran sedikit lebih besar dari sebuah kaleng dan telah diintegrasikan serta diuji coba untuk pertama kalinya pada mesin pengukur koordinat 3D Leitz Infinity 12.10.7 seri PMM-C buatan Hexagon.
Integrasi nirkabel sepenuhnya ke dalam mesin pengukur koordinat (CMM) berhasil dicapai dengan menggunakan antarmuka SENMATION dari Hexagon, yang merupakan sistem universal untuk penggantian sensor secara otomatis sepenuhnya.
Kemampuan untuk beralih antara pengukuran optik dan taktil memungkinkan penggabungan data pengukuran dengan tingkat akurasi tinggi.
Sistem penjepitan titik nol atau disebut zero-point clamping system yang dipasang di Fraunhofer IPM memfasilitasi pemindahan komponen antar-sistem pembawa dengan mudah sesuai kebutuhan—misalnya, untuk proses lanjutan pada mesin perkakas.
Pengukuran selektif pada area permukaan komponen yang kritis

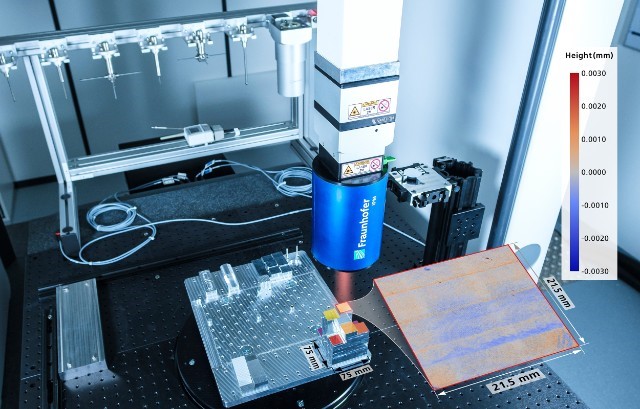

Dalam pengukuran perbandingan terhadap objek uji berukuran 75 × 75 mm², HoloTop NX menghasilkan lebih dari 700 juta titik pengukuran 3D dalam waktu kurang dari dua menit.
Sebagai perbandingan, CMM mencatat 729 titik pengukuran dengan akurasi maksimum menggunakan metode taktil dalam waktu sekitar empat menit.
Alih-alih hanya menyajikan representasi titik tunggal dengan resolusi lateral yang kasar, hasil pengukuran holografis menampilkan profil permukaan spesimen uji dengan tingkat akurasi yang sebanding, yakni kurang dari 1 µm.
Jarak kerja sensor tergolong cukup besar, yaitu 120 mm. Holografi digital juga memungkinkan pengukuran di luar bidang fokus dalam rentang jarak beberapa sentimeter.
Pada prinsipnya, hal ini memungkinkan integrasi “probe optik” atau optik cermin yang memungkinkan sensor mengukur spesimen uji dari berbagai sudut dan jarak berkat jangkauan kerja yang luas.
Dengan demikian, pengukuran dapat dilakukan dari berbagai arah, serupa dengan penggunaan star stylus.
Bagi pelaku industri manufaktur di Indonesia, tantangan kualitas semakin kompleks. Produk bernilai tambah yang tinggi menuntut toleransi yang semakin ketat, sementara tekanan terhadap lead time, utilisasi mesin, biaya produksi, dan konsistensi kualitas terus meningkat.
Di sinilah terdapat persoalan strategis: inspeksi berkualitas tinggi tidak cukup apabila proses pengukurannya menjadi bottleneck produksi.
Sebaliknya, mengejar kecepatan tanpa mempertahankan akurasi dapat meningkatkan risiko ketidaksesuaian produk, rework, scrap, hingga gangguan terhadap keandalan proses.
Karena itu, agenda transformasi quality control perlu bergerak menuju sistem pengukuran yang mampu menghasilkan data lebih kaya tanpa mengorbankan produktivitas.
Integrasi sensor holografik ke dalam CMM membuka peluang untuk menggabungkan dua pendekatan pengukuran.
Sensor taktil dapat digunakan ketika diperlukan pengukuran dengan karakteristik kontak dan akurasi tertentu, sementara sensor optik dapat menangkap area permukaan secara cepat dan beresolusi tinggi.
Fraunhofer IPM dan Hexagon menunjukkan konsep tersebut melalui integrasi HoloTop NX dengan CMM Leitz Infinity menggunakan antarmuka SENMATION untuk pergantian sensor secara otomatis.
Data dari pengukuran optik dan taktil juga dapat digabungkan untuk memperoleh pemahaman yang lebih komprehensif terhadap karakteristik komponen.
Dengan demikian, CMM berpotensi berkembang dari sekadar alat dimensional inspection menjadi platform pengukuran multisensor yang mendukung kebutuhan inspeksi komponen semakin kompleks.
Salah satu indikator paling konkret datang dari pengujian komparatif Fraunhofer IPM. Pada komponen uji berukuran 75 × 75 mm², sensor holografik mampu menghasilkan lebih dari 700 juta titik 3D dalam waktu kurang dari dua menit.
Hasil tersebut memberikan gambaran mengenai potensi digital holography untuk melakukan inspeksi permukaan secara menyeluruh dengan resolusi lateral tinggi.
Sensor HoloTop NX sendiri dikembangkan untuk mengukur topografi permukaan dengan akurasi hingga submikrometer dan, pada objek seukuran koin, dapat melakukan pengukuran seluruh permukaan dalam sekitar sepersepuluh detik dengan menghasilkan hingga sembilan juta titik 3D.
Kemampuan tersebut menjadi relevan untuk komponen yang karakteristik permukaannya memiliki
konsekuensi langsung terhadap performa, fungsi, maupun reliability produk.
Adopsi teknologi seperti ini tidak harus dimulai melalui investasi berskala besar. Pendekatan yang lebih terukur dapat dilakukan melalui beberapa tahapan strategis:
- Identifikasi critical-to-quality characteristics. Tentukan terlebih dahulu komponen, dimensi, atau karakteristik permukaan yang paling berpengaruh terhadap kualitas dan biaya produksi.
- Mulai dari feasibility study. Uji teknologi pada sejumlah komponen prioritas untuk membandingkan waktu inspeksi, volume data, akurasi, repeatability, dan dampaknya terhadap proses existing.
- Bangun strategi multisensor. Jangan memosisikan teknologi optik sebagai pengganti seluruh sistem taktil. Kombinasi keduanya dapat disesuaikan dengan karakteristik kebutuhan pengukuran.
- Integrasikan data dengan quality system. Nilai strategis pengukuran akan semakin besar apabila data inspeksi dapat dihubungkan dengan proses traceability, statistical process control, digital quality management, dan analisis proses.
- Libatkan ekosistem teknologi. Kolaborasi dengan technology provider, lembaga riset, universitas, dan integrator dapat mengurangi risiko implementasi sekaligus mempercepat proses validasi.
- Ukur manfaat secara bisnis. Parameter keberhasilan sebaiknya tidak hanya berupa akurasi alat, tetapi juga inspection cycle time, throughput, scrap, rework, utilisasi mesin, dan cost of quality.
Pendekatan tersebut memungkinkan industri bergerak dari technology adoption menuju business-driven technology transformation.
Industri manufaktur Indonesia perlu memandang perkembangan digital holographic measurement bukan semata sebagai inovasi instrumen metrologi, melainkan sebagai bagian dari evolusi digital quality infrastructure.
Untuk industri dengan karakteristik precision engineering, automotive components, aerospace, medical devices, electronics, tooling, mold and die, serta sektor lain yang bergantung pada kualitas permukaan dan toleransi geometrik, teknologi multisensor layak ditempatkan dalam agenda evaluasi teknologi jangka menengah.
Prioritas implementasinya dapat dimulai dari komponen dengan nilai tinggi, toleransi ketat, volume inspeksi besar, atau risiko kualitas tinggi.
Dengan pendekatan tersebut, investasi teknologi dapat dikaitkan langsung dengan kebutuhan operasional dan indikator kinerja perusahaan.
Integrasi sensor digital holografik ke dalam CMM memperlihatkan arah baru industri metrologi: presisi tidak lagi harus berhadapan dengan kecepatan.
Kemampuan menghasilkan ratusan juta titik data 3D dalam waktu relatif singkat menunjukkan bagaimana teknologi optik dapat memperluas kapabilitas inspeksi tanpa meninggalkan fungsi pengukuran taktil yang telah menjadi standar industri.
Fenomena ini menjadi momentum untuk mengevaluasi kembali strategi quality control. Persoalannya bukan sekadar apakah teknologi baru perlu diadopsi, melainkan di mana teknologi tersebut dapat menciptakan nilai bisnis paling nyata.
Dengan memulai dari feasibility study, memilih critical components, mengintegrasikan teknologi multisensor, serta menghubungkan data pengukuran dengan sistem quality management, perusahaan dapat membangun fondasi inspeksi yang lebih cepat, komprehensif, dan data-driven.
Pesan strategisnya jelas: ketika manufaktur Indonesia bergerak menuju produk bernilai tambah tinggi, kemampuan mengukur kualitas secara cepat, presisi, dan komprehensif akan menjadi bagian penting dari daya saing industri.
Fraunhofer IPM sedang mencari mitra industri untuk menguji kemampuan teknologi pengukuran holografis digital pada CMM melalui studi kelayakan terhadap komponen presisi, guna pengembangan lebih lanjut teknologi ini. #SalamSobatTechnoMachinews
